透彻解析Redis中HyperLogLog的实现

潘忠显 / 2024-04-09

前文 中介绍了一下 HyperLogLog 的简单原理，并且强调了这种算法的神奇之处：内存使用量极低，计算复杂度低，而且可以支持多个数据集的并集操作，估算误差低。

本文带你透彻的看完 Redis 中的实现——redis 仓库中 hyperloglog.c，之后你就更会觉着神奇了。

至于有多“透彻”，笔者使用 Python 实现了与Redis完全一样的HLL。还顺便给 redis 仓库提了个 PR，优化了一下代码。

为了打消对阅读源码的畏惧，我这里列了一下 hyperloglog.c 的具体行数（总共只有 1600行左右，核心代码只有几百行）：

接下来，我们开始来解析下代码。

一、理解存储结构

回顾下之前提到的：Redis 中，HyperLogLog 使用 64bit 的 Hash 函数，14bit 用于寄存器索引，剩下的 50bit 用于计算前导 0 的个数；Redis 中存储 HLL 本质使用的是字符串，可以通过 GET 获得其值。

struct hllhdr {
    char magic[4];      /* "HYLL" */
    uint8_t encoding;   /* HLL_DENSE or HLL_SPARSE. */
    uint8_t notused[3]; /* Reserved for future use, must be zero. */
    uint8_t card[8];    /* Cached cardinality, little endian. */
    uint8_t registers[]; /* Data bytes. */
};

1.1 头

通过上边的结构，我们可以看到整个 HLL 的结构有 4 个字段组成的“头”，以及寄存器数组地址。头中有三个有意义的元素：

+------+---+-----+----------+
| HYLL | E | N/U | Cardin.  |
+------+---+-----+----------+

细节1 - 字节序：最近是面试季，字节顺序是常见题目。正因为有超过1字节的整数，才需要字节序来定义哪个字节存储整数的哪一部分。能说出大小端序区别的应试者，并非都能理解其应用场景。card 以小端序存储，就是低地址的字节存储数字的低有效位。

细节2 - Cache有效位：card中有1 bit用来标识基数估算值是否有效，即其中的值是最新值的 Cache，还是过期的 Cache 值。这里后边4.4节会做详细介绍。

实际 Header 解析

我们来实际观察一个 HLL 的 Header：

127.0.0.1:6379> PFADD test_key user1
(integer) 1
127.0.0.1:6379> PFCOUNT test_key
(integer) 1
127.0.0.1:6379> GETRANGE test_key 0 15
"HYLL\x01\x00\x00\x00\x01\x00\x00\x00\x00\x00\x00\x00"

根据前面的介绍可以看到 magic = “HYLL”, encoding = 1 表示是稀疏模式，而 card = 0x01(忽略了高位的0x00)，表示基数估算值为 1。

1.2 寄存器数组存储

前文中有介绍，HLL 使用了 14 位作为寄存器的索引，50位用于计算连续0的个数。因此寄存器有 2^14 => 16384个，而每个寄存器大小 6bit 可以记录 0~63（实际只会是 0~51）。

接下来我们看看实现中，register 的两种存储方式。其实稠密和稀疏描述的是寄存器的占用情况，如果16384 个寄存器中极少数有值而大部分是0就会使用稀疏模式，而大多数有值而极少数是0就会使用稠密模式

稠密模式

稠密模式是为每个寄存器都分配空间，存储的总大小是 6 * 16384 / 8 => 12KB。其在内存中具体的分布如下：

 * The dense representation used by Redis is the following:
 *
 * +--------+--------+--------+------//      //--+
 * |11000000|22221111|33333322|55444444 ....     |
 * +--------+--------+--------+------//      //--+

细节： 每个字节先使用最低有效位（即从右侧开始使用）。如果一个寄存器会落在两个字节中，则前边一个字节放的是寄存器的低有效位，比如上边第一字节的 11 是 register[1] 的最低两位。前三个字节中寄存器的实际取值的获得方法是：

r0 = r[0] & 63;
r1 = (r[0] >> 6 | r[1] << 2) & 63;
r2 = (r[1] >> 4 | r[2] << 4) & 63;
r3 = (r[2] >> 2) & 63;

稀疏模式

在只有少量寄存器有值的场景中，稀疏模式可以极大地压缩空间，这对内存型数据库的 Redis 来说，非常重要。我们来直观地感受一下，以前面只加入一个user1 的 test_key 来观察，总共长度是21，除去16字节头部，仅仅使用了5 字节来代替了 12KB 的存储空间。

127.0.0.1:6379> STRLEN test_key
(integer) 21
127.0.0.1:6379> GETRANGE test_key 16 20
"y\x00\x80F\xfd"
-- 0b01111001 0b00000000 0b10000000 0b01000110 0b11111101

稀疏模式的实现方式比较简单，学过《信息论》的都有做过类似的题目，其实就是将所有寄存器的值进行编码。

有三种编码操作符

XZERO 中的 X 是 eXtensible 的意思，表示对 ZERO 的扩展，可以处理更长。

根据上边的例子中的 5 个字节，我们可以解析成 3 条操作，即只有下标为 14593 的寄存器是 1：

XZERO: 14593  # 0b01111001 0b00000000
VAL: 1,1      # 0b10000000
XZERO: 1790   # 0b01000110 0b11111101

我这里也提供了工具，来将稀疏模式转换成可读的命令序列。

细节1：这里的长度、值的在存储的时候，都 -1 了，因为连续长度至少是1，设置的值最小也是1，进行 -1 可以存储更多信息。比如 VAL: 1,1 对应的 bit 是 00000 和 00。

细节2：VAL 能记录的最大值是 5 bit，也就是最大能记录 32，如果连续 0 的超过这个长度，就会转换成稠密模式。

模式切换

除了上边提到的大数值无法用稀疏模式表示，还要考虑什么情况从稀疏模式切换成稠密模式。

源代码中有给出稀疏模式表示的计数值和存储空间的一个关系，是个大概关系：

基数估计值 稀疏模式占用空间
100 267
500 1033
1000 1882
2000 3480
3000 4879
5000 7138
10000 10591

上边可以看到，在基数是10000左右的时候，稀疏模式占用的空间已经快接近稠密模式的 12KB 了。那是不是在这时候做切换呢？其实要更早，当稀疏模式所占空间接近稠密模式时，空间上的优势变得很小，但编码/解码将会带来计算量的增加，相对于稠密模式明显地增加了 CPU 的负担。因此要取得比较明显的优势，需要将这个转换门槛设置的更低。

when this implementation switches to the dense representation is configured via the define server.hll_sparse_max_bytes.

因此，配置项 hll_sparse_max_bytes 默认是 3000，也就是当稀疏表示的长度超过 3000 时，会转换成稠密模式。

1.3 低层次位操作的宏

可以根据源码中的一些宏定义，再理解一下 HLL 数据结构的设计。

宏定义

64 bit hash 分为两部分，HLL_P 决定使用哪个寄存器，HLL_Q 用于判断 连续开头 0 的个数。

#define HLL_P 14 /* The greater is P, the smaller the error. */
#define HLL_Q (64-HLL_P) /* The number of bits of the hash value used for
                            determining the number of leading zeros. */

因为 14 位用来决定寄存器，所以寄存器的个数就有 2^14 个，即 1«HLL_P 个：

#define HLL_REGISTERS (1<<HLL_P) /* With P=14, 16384 registers. */
#define HLL_P_MASK (HLL_REGISTERS-1) /* Mask to index register. */
#define HLL_BITS 6 /* Enough to count up to 63 leading zeroes. */
#define HLL_REGISTER_MAX ((1<<HLL_BITS)-1)

头长度和总长度：

#define HLL_HDR_SIZE sizeof(struct hllhdr)
#define HLL_DENSE_SIZE (HLL_HDR_SIZE+((HLL_REGISTERS*HLL_BITS+7)/8))

辅助位操作

为了便于理解，这里只介绍稠密模式的相关操作。

二、HLL 算法辅助函数

接下来，开始介绍 HLL 的算法实现部分。

这里所谓“辅助”是相对于后边的“封装”函数一节而言的，但是 HLL 的核心思想也有体现在这些函数中。比如 Hash、000..1 的长度、加入一个新元素等等。

前边提到过，Redis 实现 HLL 是分为稠密和稀疏两种模式，两种只是存储方式的区别。因此，为了简洁清晰，这部分也只介绍稠密模式的相关函数。

2.1 Hash 函数

HyperLogLog 需要一个64位 Hash 函数，Redis 的实现中采用了 MurmurHash2 的 64 位版本。MurmurHash2 是一种非加密的哈希算法，具有良好的分布性和较低的冲突率，同时在处理速度和哈希质量之间做了平衡。

实现中进行了端序中立的修改——可以在大端和小端架构中提供相同的结果。

uint64_t MurmurHash64A (const void * key, int len, unsigned int seed)

const void * key, int len 用来表示需要做 Hash 的内容，是典型的 C 语言中表达方式。指针指向数据的起始位置，而长度表示数据的大小或长度。

unsigned int seed 用于初始化哈希算法的种子值，该函数实际被调用的时候，固定传入的是 0xadc83b19ULL。

2.2 hllPatLen

作用：将一个 字符串进行 Hash，获得 64bit Hash 值之后，计算：

这里有两个重要细节：

细节1：在计算 pattern 的时候，其实是从最低有效位往最高有效位去判断的，也就是计算最右侧 10..00 连续0的长度。为了简化处理，源码中直接将第 51 位设置成了1（hash |= ((uint64_t)1<<HLL_Q);）

细节2：计数是从 1 开始的，而不是从 0 开始，取值范围可能是 1~HLL_Q。这样做的好处是，寄存器中的值如果是 0 表示还没有进来过元素。这也决定了，后边的 RegHisto 直方统计数组得有 HLL_Q + 2 个元素（0，1~HLL_Q）。

2.3 hllDenseSet / hllDenseAdd

int hllDenseSet(uint8_t *registers, long index, uint8_t count)

作用：在给定的稠密 HLL 寄存器数组中，将指定索引的寄存器的值设置为 count 值，前提是当前值小于给定值。

这里我们再次加深一下印象：寄存器中存储的，是落到这个寄存器的所有值的最大 hllPatLen 的值。所以假设寄存器原来的值是 4，我们要设置进去一个 2，是不起作用的；只有设置进去一个比 4 大的才会起作用。

而只有当寄存器的值发生变化，计算的近似基数才会发生变化。所以这个函数通过返回 1/0，来表示寄存器是否发生变化，来进一步决定后边是否更新 “Cardin.” 中存储的近似基数。

hllDenseAdd 是对 hllPatLen + hllDenseSet 做了一个简单封装，可以直接通过传入内容，来更新寄存器。

2.4 hllDenseRegHisto

这个函数的作用是计算在密集表示中的寄存器直方图。两个入参分别是：

编码技巧

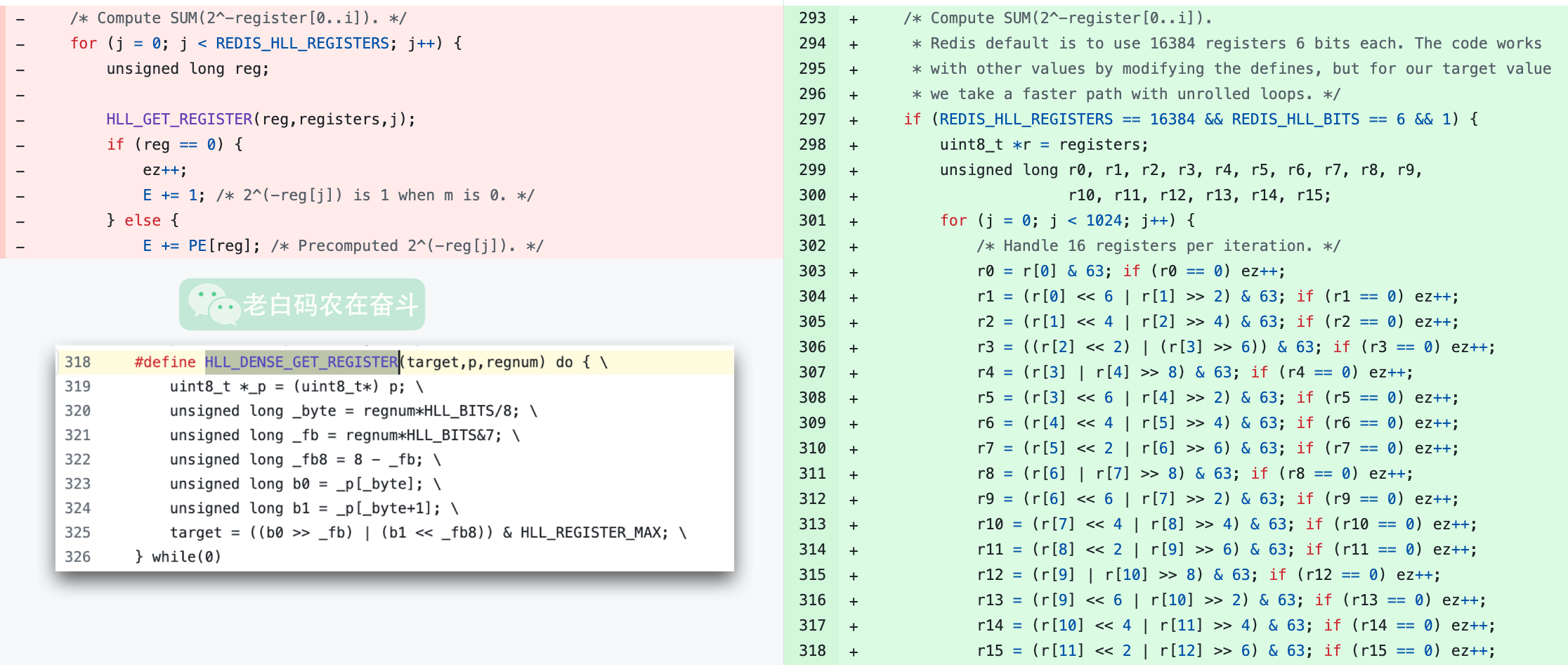

看历史提交可以看到，这个函数有过较大的改动。之前是使用 通用的宏定义 来获得每个位置寄存器值，但是这样的效率比较低，每个都需要做很多运算得到对应的 6bit。

这次修改提交中，考虑到一个寄存器 6bit，4 个寄存器（24 bit, 3字节）一起处理，可以确切地知道 4 个寄存器需要通过第几个字节做几次移位来一次性得到结果。循环处理所有寄存器，之后每 3 字节/4 个寄存器就可以使用相同的代码逻辑处理。

同时，因为 r0、r1、r2、r3 的值的获取相互不会依赖，可以在构建时使用优化选项，利用 CPU 的特性乱序并发执行，可以提高其执行速度。

unrooled-loops-01

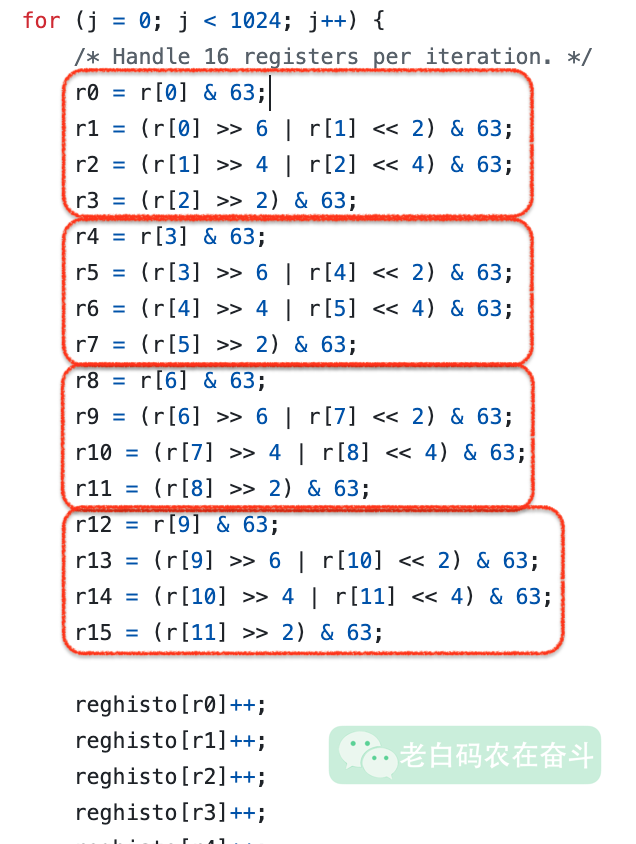

注释中提到了 unrolled loops，看上去是单纯的将 4次循环展成 1 次即可——一次处理 3 字节，那为什么源码中使用的是 12 字节呢？ （可以看到后边3个红框中的逻辑，实际是重复第一个红框）：

unrooled-loops-02

难道的多展开几次真的效率更高？ 带着这些疑问，我写了一个简单测试使用 GCC -O3 flag 去构建，发现一个循环处理 3 字节要比处理 12 字节更快。具体的可以看这里。因此，顺手提了个 Pull Request 给 Redis。

三、HLL 算法封装函数

注释中介绍这些函数是 “core of the algorithm where the approximated count is computed”，我们依然只关注 稠密模式的处理逻辑。

3.1 hllCount

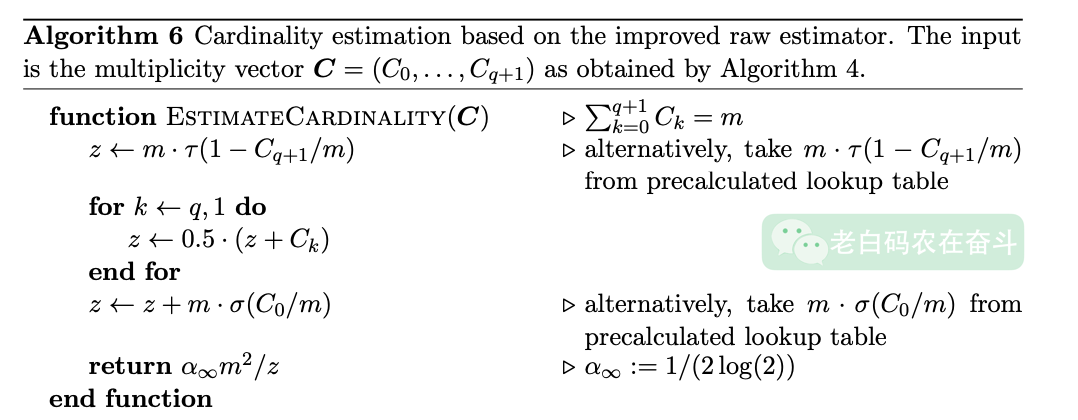

这个函数实际估算基数值。其实现是使用了 《New cardinality estimation algorithms for HyperLogLog sketches》 一文中的算法 6：

hll-count-algo

算法中涉及到三个系数：

编程技巧

前边反复提到，每个寄存器中的值逻辑上最大应该是 51。

在 hllCount 函数中调用 hllDenseRegHisto 之前，需要创建一个直方图的数组。这里直接分配了一个 int[64] 的数组。

因为这里考虑到寄存器虽然逻辑上最大是 51，但实际其是用 6bit 进行存储，如果 Redis 中数据有异常，是可能得到大于 51 的数值的。

为了避免因为数据异常而造成数组越界，可以：

选择后者的原因：可以减少判断，让代码更简洁，而使用额外的部分承载溢出的数据，带来不了多少负担。

3.2 hllAdd

对前面提到的 hllDenseAdd 等函数的简单封装，针对不同的 encoding 调用不同的 add 函数。

3.3 llMerge

比较有意思的，两个 HLL 可以合并。结合我们最初介绍的扔硬币的场景，这个合并也比较好理解，就是两个HLL的每个对应编号的两个寄存器，取其最大值即可。

该函数是内部函数，其参数有两个，前者 max 对应一个寄存器的 HLL_RAW 形式。后者 hll 是个 Redis 对象 robj 的指针。函数会将后边的 hll 的 merge 到前边的 max 计数数组中。

四、Redis命令相关函数

4.1 两个辅助函数

以下两个函数不会被 Redis 命令直接调用，但是会在 HLL 相关指令调用时，被间接用到：

4.2 pfaddCommand

/* PFADD var ele ele ele … ele => :0 or :1 */

4.3 pfcountCommand

PFCOUNT 支持传入多个key，其作用是计算这多个 key 合并后的基数。因此，单个 key 和多个 key 的逻辑处理不一样。

单个 key 的处理，同样先进行常规的检查。然后计算计数：

4.4 Cache 的设计

因为基数估算值是根据后边的所有寄存器计算出来的，只寄存器中的值没有发生变化，这个值就不会变，可以直接使用上次计算的结果。

基于此，Redis 的实现中，HLL Header 中的 uint8_t card[8] 实际是个 Cache 值，而其中有一位就是用来标记 Cache 是否失效的（card[7] 的最高位）：

#define HLL_VALID_CACHE(hdr) (((hdr)->card[7] & (1<<7)) == 0)

而当调用 PFADD 并且导致寄存器更新的时候，这个有效位会被置成无效，直到下次 PFCOUNT 时，判断需要重新计算，并将有效位置成有效。

该逻辑我们也可以通过 redis-cli 的指令清晰的观察到：

127.0.0.1:6379> PFADD test_key user1
(integer) 1
127.0.0.1:6379> GETRANGE test_key 8 15
"\x00\x00\x00\x00\x00\x00\x00\x80"
127.0.0.1:6379> PFCOUNT test_key
(integer) 1
127.0.0.1:6379> GETRANGE test_key 8 15
"\x01\x00\x00\x00\x00\x00\x00\x00"

通过重复使用之前计算的基数值，可以节省计算时间和资源，并在实际数据结构没有修改的情况下提供近似的基数估计。这对于需要频繁进行基数估计、频繁进行新值插入的场景都非常有用：

4.5 pfmergeCommand

/* PFMERGE dest src1 src2 src3 … srcN => OK */

首先创建一个数组，用来存储合并之后的16324 个寄存器的计数值。

然后处理每一个 HLL，调用 hllMerge 计算每个索引寄存器的最大值。

最后将合并之后的寄存器数组转换成 HLL 对象，存储到 dest。

4.6 Redis 存储的相关函数

在以上三个函数中，我们都能看到，如果 HLL 对象发生变化，都会调用一段类似于这样的代码：

signalModifiedKey(c,c->db,c->argv[1]);
notifyKeyspaceEvent(NOTIFY_STRING,"pfadd",c->argv[1],c->db->id);
server.dirty += updated;

其中，c->db 是数据库的引用，c->db->id 是对应数据库的 ID。

这三个函数在Redis中的作用如下：

另外，还有两个在函数进入时可能会调用的指令：

robj *o = lookupKeyWrite(c->db,c->argv[1]);
robj *o = lookupKeyRead(c->db,c->argv[j]);

这两个函数用于在数据库中查找一个键，并准备对它进行写/读操作。如果键存在，它返回一个指向该键的对象的指针。如果键不存在，它返回NULL。

两个函数的主要区别在于：lookupKeyWrite 会对键进行写入前的准备（例如，如果键被设置为只读，该函数会返回错误），而 lookupKeyRead 则不会。

五、自行实现HLL

至此，看上去我已经理解了 Redis 中 HyperLogLog 的实现。如何验证我理解的对不对以及全不全呢？

纸上得来终觉浅，觉知此事需躬行。既然这实现这么简单，我就自己使用 Python 重新实现一遍吧。实际实现出来代码只有 140 行，详见这里。

如何验证实现是正确的呢？分别往 Redis 中的一个key 和自己实现的 HLL 中插入 10万个元素：

tools.py 中还提供了一些工具函数：

总结

本文把 redis 的 hyperloglog.c 给详细的解析了一遍，并且根据理解自行实现了一个 HyperLogLog。

再次感受到了算法的神奇，希望你也能感受到这种神奇，并让这神奇带给你愉悦。
